物聯網

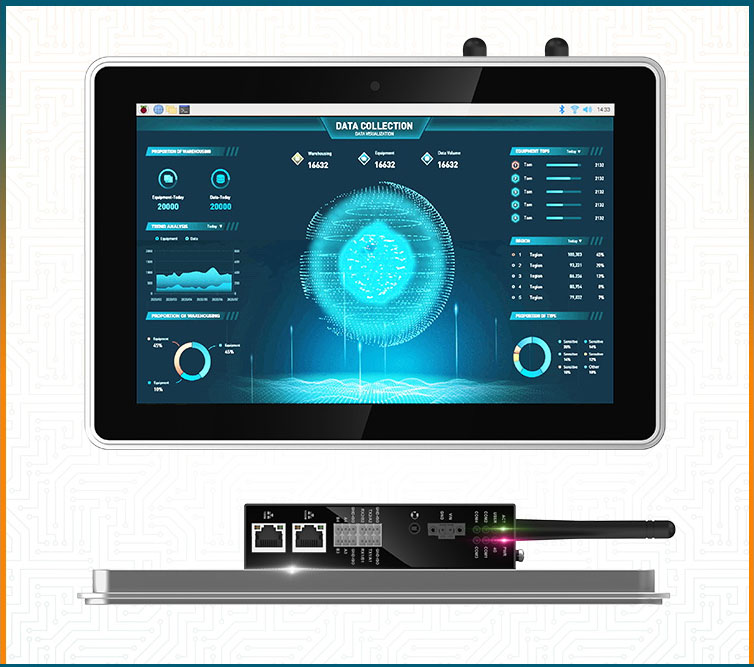

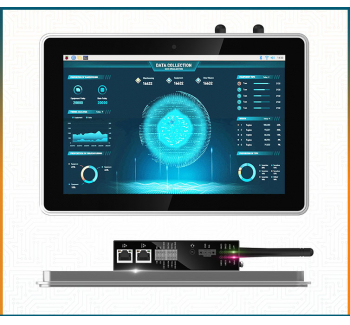

ED-HMI

演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據，據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演，示數據演示數據演示數據演示數據演示數據演示數據演示數。據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據！演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據演示數據，據演

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

規格參數
系統

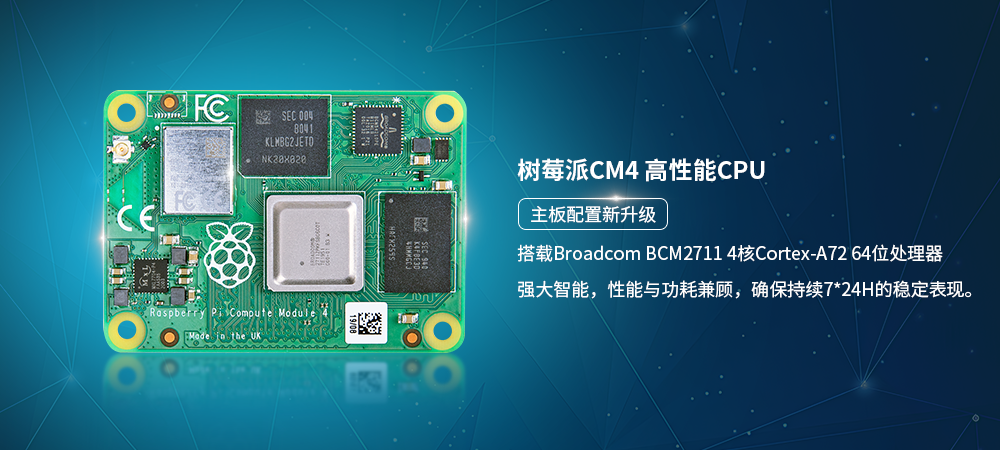

CPUBroadcom BCM2711 4核Cortex-A72(ARM v8) 64位1.5GHz SoC
VPU
H.265(HEVC)，最高支持4Kp60解碼
H.264，最高支持1080p60解碼和1080p30編碼
GPUOpenGL ES 3.1 & Vulkan 1.0
內存
1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可選
存儲
- 8GB/16GB/32GB eMMC閃存可選
- Micro SD卡槽(用于擴展用戶數據存儲)
- M.2 NVMe SSD可選
軟件參數
操作系統
- Raspberry Pi OS(Desktop) 32-bit
- Raspberry Pi OS(Lite) 32-bit
- Raspberry Pi OS(Desktop) 64-bit
- Raspberry Pi OS(Lite) 64-bit
前面板I/O
攝像頭 內置800M前置攝像頭
側面板I/O
電源接口
1 x DC輸入，2-pin 3.5mm間距帶螺絲孔的鳳凰端子
支持9V~36V輸入，信號定義為VIN+/GND
音頻接口
1 x音頻輸入/立體聲輸出，3.5mm音頻接口，可作為麥克風輸入和立體聲輸出
- 當接入耳機時，音頻輸出切換至耳機
- 當未接入耳機時，音頻輸出切換至Speaker
RS485接口
2 x RS485，6-pin 3.5mm間距鳳凰端子，帶隔離保護
具備靜電保護和浪涌保護，單路信號定義為IGND/A/B
RS232接口
2 x RS485，6-pin 3.5mm間距鳳凰端子，帶隔離保護
具備靜電保護和浪涌保護，單路信號定義為IGND/TX/RX
1000M以太網接口
1 x 以太網接口(0/100/1000M自適應)，RJ45端子，用于接入以太網可通過擴展模塊支持PoE供電
100M以太網接口
1 x 以太網接口(0/100M自適應)，RJ45端子，用于接入以太網
SD卡槽
1 x Micro-SD卡槽，支持安裝SD卡，用于存儲用戶數據
SIM卡槽1 x Nano SIM卡槽，用于安裝獲取4G信號的SIM卡
Micro USB接口
1 x Micro USB，支持通過此接口對系統進行eMMC燒錄
HDMI接口
1 x HDMI，Type A接口，兼容HDMI2.1標準，分辨率支持4K 60Hz
USB接口 2 x USB2.0，Type A接口，每一路最高支持480Mbps傳輸速率
天線接口
2 x SMA，對應4G天線和Wi-Fi/BT天線接口
用戶可根據實際的應用選配天線
Speaker1 x 功放輸出，雙通道立體聲輸出，內置2個4Ω 3W的喇叭
按鍵和指示燈
Reset1 x Reset按鍵，用于對設備進行復位
PWR1 x 電源指示燈，紅色，用于查看設備上電和斷電的狀態
4G
1 x 4G信號指示燈，綠色，用于查看4G信號的狀態
ACT1 x 系統狀態指示燈，綠色，用于查看設備的工作狀態
USER
1 x 用戶指示燈，綠色，用戶可以根據實際需求自定義狀態
COM1~COM4
4 x 串口指示燈，綠色，用于查看串口的通信狀態
擴展功能
EEPROM支持4K Byte容量的存儲，提高設備系統的易用性
加密芯片可搭配實現需要的上層應用，提高設備系統的安全性
RTC 中國區銷售默認配置CR1220紐扣電池，保障系統時鐘不受設備下電的影響
Buzzer
根據實際應用可配置提示或異常，實現報警功能
Watch Dog基于RTC的報警功能來實現硬件Watch Dog，確保設備系統的可靠性
擴展I/O
12V 1A 電源
3 x DC輸出，2-pin 2.0mm間距連接器，12V 1A輸出
引腳定義為GND/12V，預留給擴展的LCD屏供電
40-pin GPIO
1 x GPIO Pin Header，2x20-pin 2.54mm間距排針，用于引出CM4的GPIO口
- 引腳定義為：GPIO1~GPIO27/3V3/5V2/GND
- 兼容擴展模塊，預留連接擴展配件
10-pin GPIO
1 x GPIO Pin Header，2x5-pin 2.54mm間距排針，用于引出擴展的GPIO口
用戶可自定義選擇擴展，引腳定義為：8xGPIO/3V3/GND
HDMI
1 x FPC HDMI，40-pin 0.5mm間距FPC連接器
預留連接擴展的LCD屏，支持USB/I2C觸屏和背光調節
USB
1 x USB 2.0，5-pin 1.5mm間距連接器，用于擴展USB2.0接口
M.2 B
1 x M.2 B，M.2 B Key連接器，用于外接SSD
兼容M.2 B 2230和M.2 B 2242的SSD


LCD屏

ED-HMI2120-070CED-HMI2120-101C
屏幕類型7" TFT10.1" TFT
分辨率1024 x 6001280x800
最大色彩 16.7MB16.7MB
顯示區域 154.21mm(H) x 85.92mm(V)135.36mm(H) x 216.576mm(V)
背光LEDLED
背光MTBF>30000h>30000h
亮度400cd/m^2400cd/m^2
對比度 800:11000:1
響應時間30ms30ms
視角(H/V) 85°(L)/85°(R)/85°(U)/85°(D)80°(L)/80°(R)/80°(U)/80°(D)
觸摸屏
類型多點電容式觸摸屏
透光率≥85％
連接方式COF
通信方式
I2C
驅動支持
Linux
多點觸摸
可達到10點
表面硬度
6H
電氣參數
輸入電壓9V ~ 36V DC
最大功耗
25W

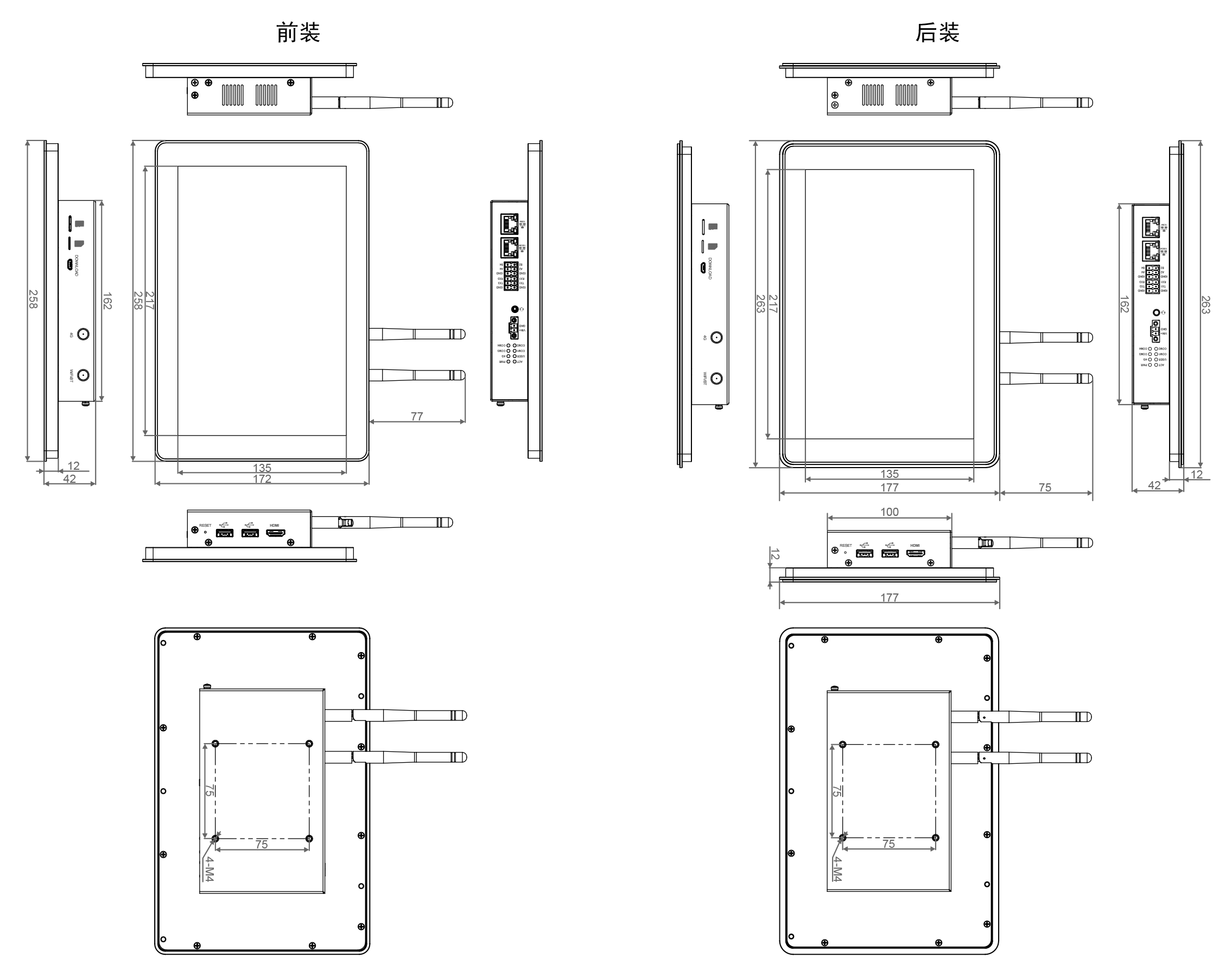

機械參數

ED-HMI2120-070CED-HMI2120-101C
尺寸188mm x 123mm x 42mm (長x寬x高，不包含天線)263mm x 177mm x 42mm (長x寬x高，不包含天線)
重量 1.1Kg1.5Kg
安裝方式嵌入式安裝，包含前裝和后裝嵌入式安裝，包含前裝和后裝

機械參數

ED-HMI2120-070CED-HMI2120-101C
尺寸
188mm x 123mm x 43.5mm (長x寬x高，不包含天線)
263mm x 177mm x 42mm (長x寬x高，不包含天線)
重量 1.1Kg1.5Kg
安裝方式嵌入式安裝，包含前裝和后裝嵌入式安裝，包含前裝和后裝
無線
Wi-Fi
支持2.4GHz&5GHz雙頻Wi-Fi，可選配天線
2.4GHz Wi-Fi：兼容IEEE 802.11 b/g/n
5GHz Wi-Fi：兼容IEEE 802.11 a/n/ac
藍牙
支持藍牙5.0，兼容頻段2402MHz ~ 2480MHz，可選配天線
4G
可選配置，通過Mini PCIe接口實現與多種4G LTE模塊連接
EC20-CN模塊(China/India)
LTE FDD: B1/B3
LTE TDD: B38/B39/B40/B41
TDSCDMA: B34/B39
WCDMA: B1
CDMA 1x/EVDO: BC0
GSM: 900/1800MH
EC25-AFX模塊(North America)
LTE-FDD:B2/B4/B5/B12/B13/B14/B66/B71
LTE-TDD
WCDMA: B2/B4/B5
GSM/EDGE

EC25-AUX模塊(Latin America/Australia/New Zealand)
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28
LTE-TDD: B40
WCDMA: B1/B2/B4/B5/B8
GSM/EDGE: B2/B3/B5/B8
EC25-EUX模塊(Europe/Middle East/Africa/Thailand)
LTE-FDD: B1/B3/B7/B8/B20/B28A
LTE-TDD: B38/B40/B41
WCDMA: B1/B8
GSM/EDGE: B3/B8
環境參數&法規
工作溫度
0°C ~ 50°C
存儲溫度
-10°C ~ 60°C
工作環境濕度20% ~ 90%（非冷凝）
認證
FCC
FCC 47 CFR Part 15 Subpart B
CE
EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
EN 55032/EN 55035/
EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
